FSDP 深度解析

ChatGPT 掀起的大模型训练浪潮让不少同学都对训练大模型跃跃欲试，在找训练 baseline 的时候肯定发现大模型训练的 codebase 更倾向于用 DeepSpeed、ColossalAI 等大模型训练框架，而鲜有问津 PyTorch 原生的 FSDP (FullyShardedDataParallel)。这到底是为啥嘞？是 FSDP 不够节省显存？训练速度太慢？还是说不好用？请耐心看完这篇文章，相信一定会有所收获。

FSDP 的前生今世

FSDP 的实现借鉴了 FairScale。PyTorch 在开发大型特性时一般会新建一个库来做一些验证性的支持，并收集用户发反馈，FairScale、Dynamo（PyTorch 2.0 的基石）、torchdistx 均是如此。等到特性日益成熟后，（也许）就会合入到 PyTorch。相比于 PyTorch 官方在 Tutorial 里对 FSDP 简短的介绍，FairScale 显然做的更好，在正式开始介绍之前，贴一张 FairScale 的介绍，大家不妨思考一下，你真的需要 FSDP 么（其他大规模训练框架亦是如此）

ZeRO 系列简介

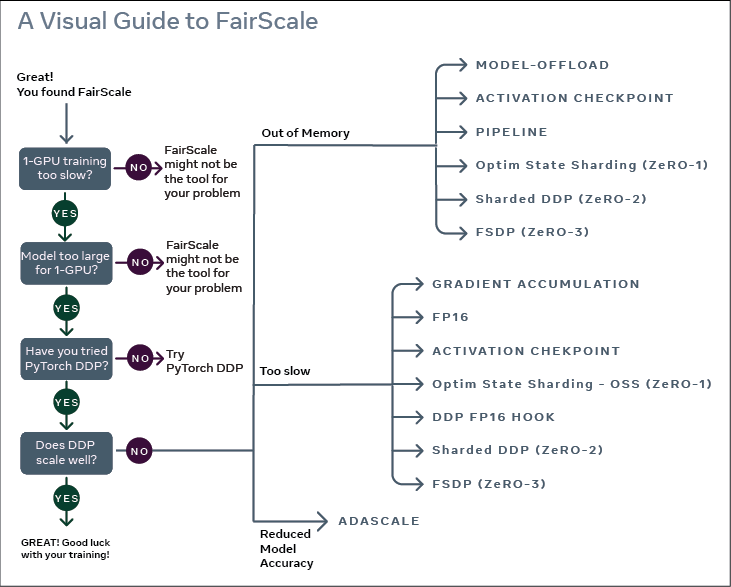

看过上面这张图的同学肯定会发现，FairScale 把 FSDP 定义为 ZeRO3，考虑到有些小伙伴可能对 ZeRO 系列的大模型优化策略不是很熟悉，这边做一个简短的介绍：

模型训练的时候，显存占用大体可以分成三部分，即激活值、模型权重、模型梯度和优化器状态。对于视觉模型而言，显存占比最大的是激活值，因此使用混合精度训练能够大幅度的降低激活值的显存占用（fp16）。然而对于大语言模型或者多模态模型而言，优化后三者的显存占用则显得更重要。

以 PyTorch 为例，当你使用 DistributedDataParallel 时，其实会在每个进程为模型参数、模型梯度、优化器状态分配内存，并在训练过程中同步地更新这些数据。这样的做法虽然能够通过数据并行以达到加速训练的目的，但是它在显存分配上的策略，显然是非常糟糕的。既然每个进行的参数都是一样的，为什么每个进程还需要保存完整的参数呢？所以 ZeRO 就主张每个进程只保存参数的一部分，用到的时候再 all gather 到各个进程。ZeRO 有三个阶段的优化策略，即：

ZeRO1：只把优化器状态进行分片
ZeRO2：对优化器状态 + 梯度进行分片
ZeRO3：对优化器状态 + 梯度 + 模型参数进行分片

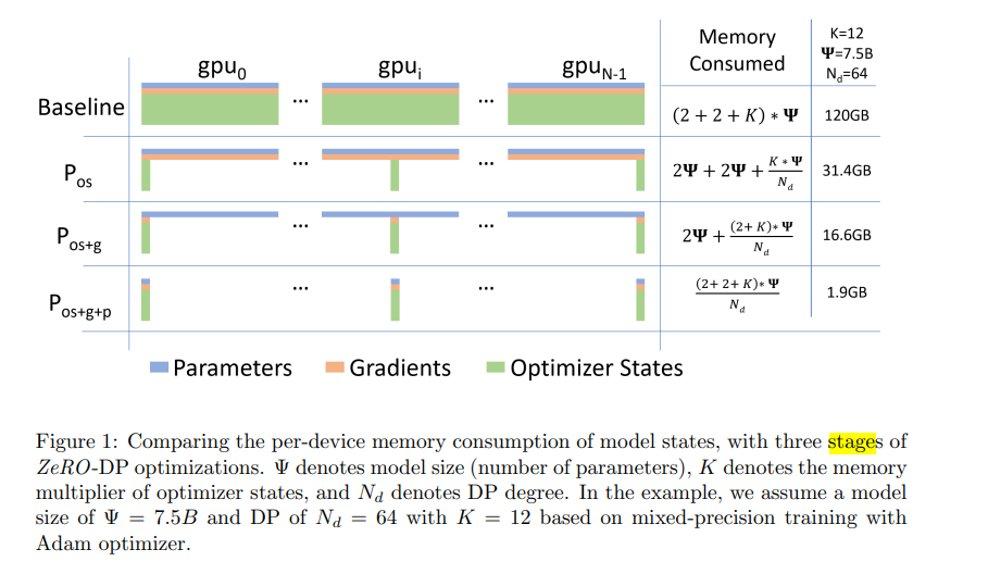

以 7.5 B （φ）参数量的模型为例，先简单计算一下模型参数、模型梯度、优化器状态的显存占用情况：

fp32 训练： 模型参数量为 φ，其梯度也为 φ，在使用 Adam 的情况下，优化器状态为 2φ。如果是普通的 fp32 训练，那么实际占用的内存就是 (1 + 1 + 2)φ * 4：16 φ 字节（4 为 fp32 数据占据的内存大小）；
fp16 训练： 如果开启混合精度训练，为了保证参数更新的精度，优化器状态需要维持在 fp32 ，此外还需要额外保存一份 fp32 模型参数的拷贝，因此显存占用为 2φ(模型参数) + 2φ(模型梯度) + 8φ(优化器状态) + 4φ(模型参数 fp32 拷贝，deepspeed 实现存储在优化器)：16 φ 字节。

带入这样的视角，相信就能理解为什么上图中 7.5B 的模型显存占用可以高达 120B，以及为什么 ZeRO 系列为何如此有效。

FSDP - ZeRO3?

言归正传，FairScale 说 FSDP 相当于 ZeRO3 的优化，那我们不妨通过一个简单的例子，来感受一下（例子中优化器选择 SGD，因为 PyTorch 的 Adam 做了非常多的优化，其显存实际占用会明显高于理论）。在正式测试之前，我们先来看一下单卡 fp32 训练、单卡 fp16 训练、DDP fp16 训练的测试：

单卡 fp16 + fp32

python

class Layer(nn.Module):
    def __init__(self):
        super().__init__()
        self.linear = nn.Sequential(
            *(nn.Linear(10000, 10000) for _ in range(10))
        )

    def forward(self, x):
        return self.linear(x)


def test_fp32():
    model = Layer().cuda()
    optimizer = SGD(model.parameters(), lr=0.1, momentum=0.9)
    data = torch.ones(10000).cuda()
    for i in range(10):
        optimizer.zero_grad()
        output = model(data)
        loss = output.sum()
        loss.backward()
        optimizer.step()
        memory = max_memory_allocated()
        print(f'step memory allocate: {memory / 1e9:.3f}G')

def test_fp16():
    torch.cuda.init()
    model = Layer().cuda()
    optimizer = SGD(model.parameters(), lr=0.1, momentum=0.9)
    data = torch.ones(10000).cuda()
    for _ in range(10):
        with autocast(device_type='cuda'):
            optimizer.zero_grad()
            output = model(data)
            loss = output.sum()
            loss.backward()
            optimizer.step()
        memory = max_memory_allocated()
        print(f'memory allocated: {memory / 1e9:.3f}G')

跑过代码后发现，显存占用如下： fp32: 12.035G fp16: 14.035G

啥？amp 显存占用还多了 2G？这是咋算的？这里就不得不提到 amp 的实现方式了。PyTorch 的 amp 不会改变模型权重的类型，即仍然以 fp32 存储，而选择在白名单算子的 forward backward 前后，把 fp32 的 weights 转换成 fp16，以计算出 fp16 的激活值和 fp16 的梯度，其中 fp16 的梯度还会进一步转换成 fp32，以保证参数更新的精度。但是既然权重和梯度仍然保留 fp32，优化器状态也理应保持不变，那为啥还多了 2G？原因在于 forward 和 backward 这份 fp16 的权重被缓存了，这部分实现在 amp 的 C++ 代码里。缓存的 fp16 梯度，就是多出来 2G 的源头。

要想节省这部分参数，需要给 autocast 传入 cache_enabled=False，

python

def test_fp16():
    torch.cuda.init()
    model = Layer().cuda()
    optimizer = SGD(model.parameters(), lr=0.1, momentum=0.9)
    data = torch.ones(10000).cuda()
    for _ in range(10):
        with autocast(device_type='cuda', cache_enabled=False):
            optimizer.zero_grad()
            output = model(data)
            loss = output.sum()
            loss.backward()
            optimizer.step()
        memory = max_memory_allocated()
        print(f'memory allocated: {memory / 1e9:.3f}G')

这样一来，显存消耗为 12.235G，基本和 fp32 一致，也符合预期。

DDP 训练

DDP 只是在每个进程创建模型，更新模型而已，显存占用应该还是 12G 吧？

python

def _test_ddp_fp16():
    rank = dist.get_rank()
    model = DistributedDataParallel(Layer().cuda())
    optimizer = SGD(model.parameters(), lr=0.1, momentum=0.9)
    data = torch.ones(10000).cuda()
    for _ in range(10):
        with autocast(device_type='cuda', cache_enabled=False):
            optimizer.zero_grad()
            output = model(data)
            loss = output.sum()
            loss.backward()
            optimizer.step()
        memory = max_memory_allocated()
        if rank == 0:
            print(f'memory allocated: {memory / 1e9:.3f}G')

然而结果是： 16.036G

原理也很简单，ddp 执行 gradient computation 和 gradient synchronization 时需要有一个桶（bucket，具体介绍见之前的 DDP 介绍），桶会保留一份 gradient 的拷贝，因此会额外消耗 4G 左右的显存。

FSDP 训练

我们在使用 FSDP 时，需要通过配置 auto_wrap_policy 参数来选择模型分片策略，不然显存优化只能达到 ZeRO-stage1 的水准。如何配置 auto_wrap_policy 以及其对应的原理会在后面的章节具体介绍。

python

from torch.distributed.fsdp.wrap import _module_wrap_policy

def _test_fsdp_fp16():
    rank = dist.get_rank()
    fsdp_model = FullyShardedDataParallel(
        module=Layer(), device_id=rank,
        auto_wrap_policy=partial(
            _module_wrap_policy,
            module_classes=nn.Linear))
    optimizer = SGD(fsdp_model.parameters(), lr=0.1, momentum=0.9)
    data = torch.ones(10000).cuda()
    for _ in range(10):
        optimizer.zero_grad()
        output = fsdp_model(data)
        loss = output.sum()
        loss.backward()
        optimizer.step()
        memory = max_memory_allocated()
        if rank == 0:
            print(f'step memory allocate: {memory / 1e9:.3f}G')
        torch.cuda.reset_max_memory_allocated()

结果是 1.524G，显存占用基本等价于 ZeRO3 的优化效果。

之所以做了这些内存占用分析，是希望大家从 DDP 切换到 FSDP 时，能够理性的看待显存优化。

FSDP 分片策略

上一章我们提到，我们需要通过 auto_wrap_policy 来指定模型分片策略，那么这个参数是如何起作用的呢？以及为什么不配这个参数，其优化效果只能达到 ZeRO-stage1。

与 DistiributedDataParallel 类似，FSDP 也是通过一个 model wrapper： FullyShardedDataParallel 来实现参数切分的逻辑。被 wrap 的 model 会成为 root fsdp module，而 root fsdp module 在构建时，会根据用户定义的 auto_wrap_policy 递归地把 submodule wrap 成 child fsdp module：

以官方实现的 _module_wrap_policy 为例，其中关键参数 module_classes 用于说明哪个类型的 submodule 应该被 wrap 成 child fsdp module

python

def _module_wrap_policy(
    module: nn.Module,
    recurse: bool,
    nonwrapped_numel: int,
    module_classes: Set[Type[nn.Module]],
) -> bool:
    """
    This auto wrap policy wraps every module that is an instance of any type in
    ``module_classes`` as its own FSDP instance. The root module given by
    ``module`` is always wrapped as an FSDP instance regardless. Since the
    wrapping proceeds bottom up, each FSDP instance manages the parameters in
    its subtree excluding any already managed by a child FSDP instance.

    Args:
        module (nn.Module): Current module being considered.
        recurse (bool): If ``False``, then this function must decide whether
            ``module`` should be wrapped as an FSDP instance or not. If
            ``True``, then the function is still recursing down the module
            tree as a part of the DFS.
        nonwrapped_numel (int): Parameter numel not yet wrapped.
        module_classes (Set[Type[nn.Module]]): Set of module classes that are
            wrapped as FSDP instances.

    Returns:
        ``True`` if ``recurse=True``, and whether ``module`` should be wrapped
        if ``recurse=False``.
    """
    if recurse:
        return True  # always recurse
    if inspect.isclass(module_classes):
        module_classes = (module_classes, )
    return isinstance(module, tuple(module_classes))

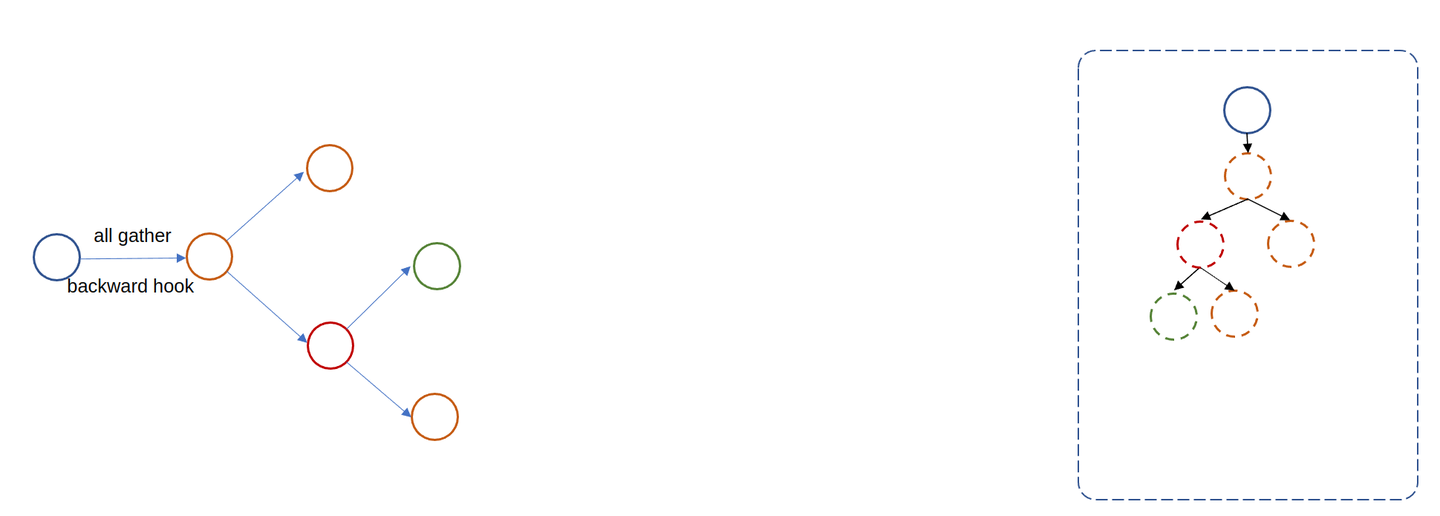

在上一章中我们将其指定成 nn.Linear，也就是说每个 nn.Linear 都会被 wrap 成 child fsdp module。所有的 fsdp module 在 forward 过程中都会触发参数的 unshard (all gather) 和 shard。

root fsdp module 的 forward，会在 pre-forward 阶段 all gather 不同进程的参数，并注册一些 prebackward-hook 和 post-backward-hook。然后在 post-forward 阶段释放不属于当前 rank 的参数。

其中 pre-backward-hook 会在执行 backward 之前再次 gather 参数，而 post-backward-hook 负责实现梯度的 reduce-scatter，即梯度同步 + 梯度分发。需要注意的是，fsdp-module forward 时不会进一步 gather child fsdp module 的 parameter。

相比于 child fsdp module，root fsdp module 的 forward 还会额外做一些 cuda stream 初始化等工作，这里不做额外的展开。

2.child fsdp module 的 foward

主体逻辑基本同 root fsdp module

可见每次 fsdp module 只会 gather 部分参数，这样是符合我们预期的。那如果我们不设置 auto_wrap_policy 又会如何？那就是没有 child fsdp module

root fsdp module 在 forward 阶段，会直接 gather 所有的参数，也就意味着无法做到 ZeRO-stage3 中，通过对参数分片来实现节省显存。但是 ZeRO1 和 ZeRO2 里对梯度和优化器状态的分片，还是可以做到的。理由是 forward 阶段仍然会注册 post-backward-hook，因此 gradient reduce-scatter 的逻辑仍然会起作用。构建 Optimizer 时，传入的是 root fsdp module 的 parameters，因此优化器会直接更新分片后的参数、记录分片后参数的状态，因此优化器状态的分片的优化也是有效的。

auto_wrap_policy 需要遵循一定的接口规范即接受以下几个参数：

module：递归遍历 submodule 时，访问到的 module recurse：判断一个 submodule 为 child fsdp module 后，是否再进一步递归判断该 submodule 的 submodule 需要被 wrap 成 child fsdp module nonwrapped_numel：这个参数的的含义是当前模块，不需要被分片的参数的参数量。什么是不需要被分片的参数呢？一般来说包含两部分，即已经被分片的参数和用户指定的需要被忽略的参数（ignored_params）。基于这个参数可以实现 size-based wrap policy，例如官方实现的 size_based_auto_wrap_policy 。

FSDP 把 auto_wrap_policy 这个参数的配置权交给用户，扩展性固然是提升了，但是也无形的增加了 FSDP 的学习成本，比如 auto_wrap_policy 会起什么作用，它的几个入参的含义又是什么，刚使用 FSDP 的用户难免会为此感到一头雾水。

然而如果 FSDP 的使用成本仅限于此，我相信大家还是愿意去学习和使用的，然而一些隐性的约定和一些奇奇怪怪的报错，就非常劝退了。

FSDP 试错的血与泪

替换 submodule 的风险

上一章我们提到，fsdp 会把 submodule 替换成 wrap 之后的 child fsdp module，看到这你或许会奇怪，如果我 parent module 访问了 submodule 的一些属性或者方法，这个时候 submodule 被替换成 fsdp module，难道不会触发 attribute error 么？对于这种情况，FSDP 机智的重载 getattr 方法：

python

def __getattr__(self, name: str) -> Any:
"""Forward missing attributes to the wrapped module."""
try:
    return super().__getattr__(name) # defer to nn.Module's logic
except AttributeError:
    return getattr(self._fsdp_wrapped_module, name)

这样对于没有定义的属性，它就会从 submodule 里去找。然而这样做仍然会有风险。

如果你访问的属性恰巧和 child fsdp module 本身的属性重名，就出现拿错属性的情况
如果你直接访问了 submodule 的 parameter，并对其做了一些操作。由于 parameter 是在 forward 阶段才会被 gather，那么此时你直接获取的是一个分片后的参数，大概率也会报错
如果你恰巧没有直接调用 child fsdp module 的 __call__ 方法，例如这种情况：

python

class Layer(nn.Module):
    def __init__(self, *args, **kwargs) -> None:
        super().__init__(*args, **kwargs)
        self.processor = nn.Linear(1, 1)
        self.linear1 = nn.Linear(1, 1)
        self.linear2 = nn.Linear(1, 1)

    def forward(self, x):
        return self.linear1(x) + self.linear2(x)

class ToyModel(nn.Module):
    def __init__(self, *args, **kwargs) -> None:
        super().__init__(*args, **kwargs)
        self.linear = nn.Linear(1, 1)
        self.layer = Layer()  # 会被 auto wrap policy 指定为 child fsdp module

    def forward(self, x):
        y = self.linear(self.layer.processor(x))
        return self.layer(y)

假设 Layer 被 wrap 成了 fsdp module，由于 ToyModel.forward 里，直接调用了 self.layer.processor 的 forward，此时由于 layer 的 forward 没有被触发，layer.precessor 里的参数仍然处于分配的状态，也会报错。

又例如这种情况：

python

class A:
    ...
    def loss(self, inputs: torch.Tensor, data_samples: List[DataSample]) -> dict:
        feats = self.extract_feat(inputs)
        return self.head.loss(feats, data_samples)

class B:
    ...
    def loss(self, feats: Tuple[torch.Tensor], data_samples: List[DataSample],  **kwargs) -> dict:
        cls_score = self(feats)  # 没有走 FSDP 的 forward
        losses = self._get_loss(cls_score, data_samples, **kwargs)
        return losses

假如 class A 中的 self.head 类型为 class B，且被 wrap 成了 child fsdp module。那么在执行 self.head.loss 的时候，会通过 FSDP 的 getattr 方法直接找到 class B 的 loss，此时的局部变量 self 已经是 class B 实例而并非 FSDP，因此在执行 self(feats) 时不会进入 FSDP 的 forward 触发参数 all gather，进一步引发错误。

多参数组的优化器

PyTorch 的 optimizer 支持对 model 里的不同参数设置不同的学习率、动量等超参数。设置过程大概类似这样：

python

param_groups = []
for module in model.modules():
    if isinstance(module, nn.BatchNorm2d):
        param_groups.append({'param': module.weight, lr=0.01})
        param_groups.append({'param': module.bias, lr=0.1})
    elif:

optimizer = SGD(param_groups, lr=0.1)

然而问题在于，在 PyTorch 2.0 之前，一旦 root fsdp module，child fsdp module 构建完成，它会删除原有的参数，例如 bn.weights，bn.bias，转而将 fsdp module 下所有未被切片的参数，转换成一个大的 flatten parameters。举个例子，如果上一章的 example 里，如果没有指定 auto_wrap_policy，那么就只会保留最外层的 root fsdp module。那么所有的 linear 层的 parameters 都会汇总成一个大的 flatten parameters，放在 root_fsdp_module 下：

python

        rank = dist.get_rank()
        fsdp_model = FullyShardedDataParallel(
            module=Layer(), device_id=rank,
            # auto_wrap_policy=partial(
            #     _module_wrap_policy,
            #     module_classes=nn.Linear),
        )
        print(list(fsdp_model.parameters()))

此时每个 rank 只会打印出一个参数：

python

[Parameter containing:
Parameter(FlatParameter([-4.6519e-05, -6.2861e-03,  3.9519e-03,  ..., -3.2763e-03,
                7.1111e-04, -8.2136e-03], device='cuda:3', requires_grad=True))]

因此在 PyTorch 2.0 之前，一旦使用了 FSDP，就很难对每个参数设置不同的学习率了，因为 fsdp wrap 之后多个参数会合并成一个参数。之后的 gradient 分片、参数更新也都是基于 flatten tensor 去实现的。由于参数更新也是基于 flatten tensor 实现的，因此 FSDP 要求，每个 fsdp module 下的参数，dtype 和 requires_grad 属性都应该统一，否则无法 concat 成一个大的 flatten tensor。

PyTorch 2.0 为 FSDP 添加了 use_orig_params 参数，开启这个参数的情况下，FSDP wrap 的过程中不会删除原有的参数，而会让原有参数的内存指向 flatten params 的某个区域。这是一个很棒的更新，在不引入额外显存消耗的情况下，让用户仍然能够访问到分片之前的参数，并为其设置不同的优化器超参。引入这个参数后，按理说，fsdp module 下所有参数 requires_grad 属性统一的限制应该也解除了，但不幸的是，PyTorch 2.0 并没有调整这部分逻辑，不过在主分支上已经修复了这个问题，相信即将到来的 PyTorch 2.1 能够解决这个痛点。

FSDP 的接口稳定性

尽管说早在 PyTorch 1.11，FSDP 就已经是一个 beta 版本的特性了，然而时至今日，FSDP 模块仍然处于高速迭代的状态。FSDP 的开发者也于 2023 年 2 月发起了一个 discussion，介绍了一些设计理念，以及内部的重构。除此之外，FSDP 的外部接口更新的也比较快，打开 PyTorch FSDP 的 api 文档，你会发现不少接口都贴上了 deprecated 标签。不过总的来说，新接口确实比老接口要易用、灵活很多，MMEngine 这次集成 FSDP，也都是基于新接口去开发的。

总结

FSDP 在显存节省方面，其效果确实与 ZeRO3 等价，但是需要注意的是，在开启混合精度训练（autocast）的情况下，需要把 cache_enabled 设置为 Flase。

FSDP 在易用性方面，上手成本比较高，用户需要理解 FSDP wrap module 的逻辑，auto_wrap_policy 的作用，以及一些限制。在不足够熟悉 FSDP 本身的逻辑和限制，足够了解 model 结构的情况下，容易出现报错，且触error message 和 error 真正的诱因没有太大关联，难以 debug。

PyTorch 2.0 通过 use_ori_params 参数大大提升了 FSDP 的易用性，但是对 requires_grad 属性统一的限制仍然存在。要解决这个问题可以坐等 PyTorch 2.1 更新，并指定 use_orig_params=True。但如果想要临时解决的话需要在 auto_wrap_policy 做一些改动，由于是基于 FSDP 内部的协议做的修改，可能不是很稳定，在这就不做赘述。

总的来说，FSDP 在易用性方面确实差强人意，但是在灵活性方面，留给了用户更大的操作空间，不过相信随着 PyTorch 的不断迭代，相信 FSDP 也会逐渐变得和 DDP 一样好用。MMEngine 也会紧跟 FSDP 更新的动向，在保持灵活性的基础上，尽可能的降低大家的使用门槛，总结出一套简单、易配置的最佳实践。
